木粉用集塵装置

爆発性粉塵一般粉塵防爆対策省スペース化グラインダーパネルソーバグフィルタ集塵機

集塵物（ワーク）: 爆発性粉塵　一般粉塵

お悩み・ニーズ: 防爆対策　省スペース化

集塵対象機器: グラインダーパネルソー

集塵機の種類: バグフィルタ集塵機

お問合せ内容

こちらのお客様は自治体であり、木工材加工機用の集塵装置の納入するにあたり、以下の２点の要件が提示されました。
・木材加工機から木粉、木屑が発生するが、加工機の選定がまだ済んでいないため、吸込位置を柔軟に対応できるようにしたい。
・設置スペースが限られているので、バグフィルタとファンが一体となったオールインワンタイプでまとめて欲しい。
これらの要件に対応可能かどうかについて、お問い合わせをいただきました。

トラブルの概要・背景

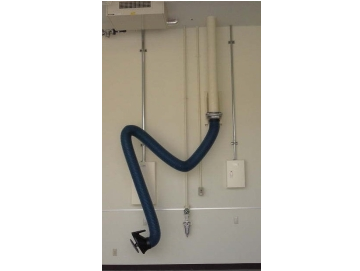

加工機納入前に、加工機の配置を予測してダクトルートを決定しなければならない工程で、作業を進める事案は少なくありません。しかし、この段階でダクトルートを確定すると、実際に加工機を配置した際に、加工機（吸込み口）とダクトルート（フード）の位置が大きくズレてしまうケースも多くみられます。このズレが発生すると、最悪の場合ダクトの再施工が必要となります。そこで今回は、フレキシブルアーム式フードを採用し、多少の位置ズレが生じても柔軟に対応できる設計としました。

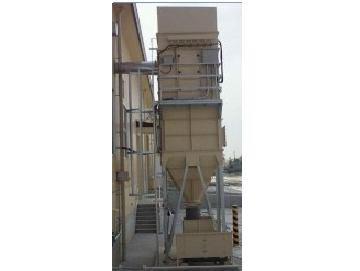

また、集塵装置の設置スペースも非常に限られており、通常のようにバグフィルタとファンを平面的にレイアウトすると、他の設備と干渉してしまうため、オールインワンタイプで設計を行いました。　　

導入効果

お客様のご要望をすべて設計に反映し、設計承認後に製作を行いました。
加工機の配置は、お客様のご意向で図面通りには設置されませんでしたが、あらかじめ位置ズレを予想してフレキシブルアーム式フードを採用していたため、そのズレを吸収し、木工粉を確実に回収することができました。
また、バグフィルタとファンを一体化したオールインワン設計としたことで、他の設備との干渉もなく、空いたスペースによりメンテナンス作業のしやすさも向上しました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
加工機・工作機械のレイアウトや、設置スペース・装置のサイズに関するお悩みをお持ちの方は、ぜひ『集塵装置株式会社』のホームページよりお気軽にお問い合わせください。
